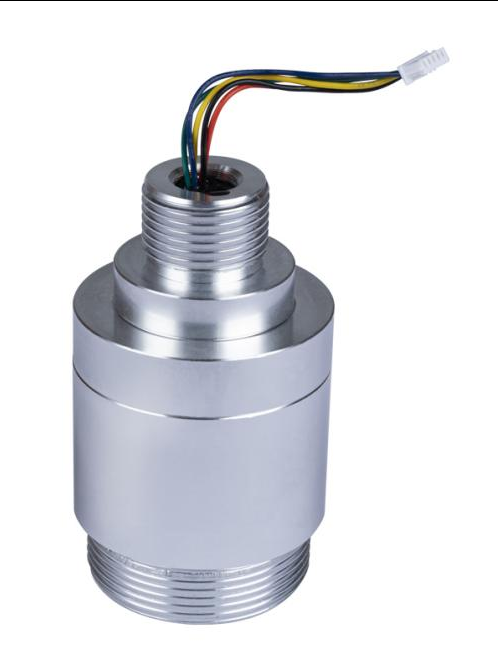

DS-M4T智能传感器集成模块
1、模组标准化，将各种不同种类的气体传感器统一接口、统一封装，出厂精准标定。
2、可带电热拔插操作，即插即用，端子连接，免焊接 。
3、出厂精准标定，使用无需再标定，无需二次开发即买即用。
4、输出信号多样化，支持包括数字量(UART)和模拟量同时输出，方便使用。
5、标准 MODBUS 通信协议。
6、兼容红外、电化学、催化等多种传感器。
7、体积小，重量轻，高精度，反应灵敏稳定性强。
8、预热时间短，低功耗 ，抗干扰能力强。
1. 智慧公厕气体检测项目
2. 智慧农业气体检测项目
3. 智慧管廊 、隧道项目
4. 智慧井盖气体检测项目
5. 隧道公路、道路气体检测项目
6. 智慧养殖气体检测项目
7. 智慧粮仓气体检测项目
8. 地下车库气体检测项目
9. 科研项目、环境监测项目
10. 工业智能化气体检测项目如巡检机器人等
11. 汽车电子、智慧消防、检测仪器仪表
对各种气体传感器的信号进行放大滤波处理，进而微处理器对信号进行理论计算，输出 数字信号。针对不同的传感器，滤波放大电路亦不相同。

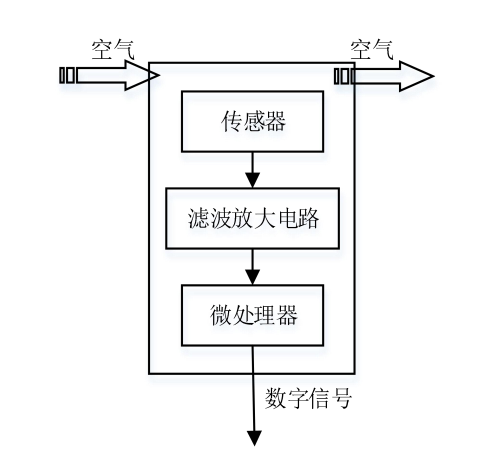

模组功能框图

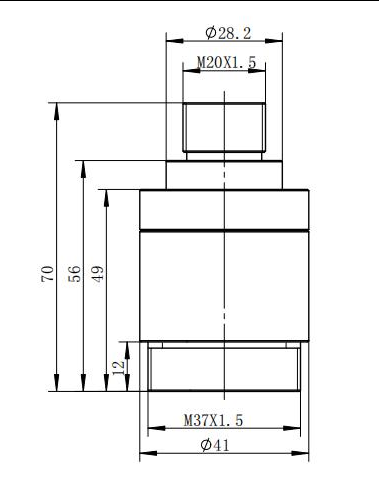

模组外观尺寸图
导线颜色 |
导线定义 |
功能说明 |
极小（MIN）V |
典型值（TYP）V |
极大（MAX）V |
红色 |
GND |
电源地 |
0 |
0.0 |
---- |
蓝色 |
IO1 |
模拟信号量 |
0 |
2.0 |
3.0 |
黑色 |
VCC |
电源 |
4.5 |
5 |
5.5 |
黄色 |
TX |
串口发送 |
0 |
3.0 |
---- |
绿色 |
RX |
串口接收 |
0 |
3.0 |
---- |
技术指标
工作电压 |
DC 5V±0.5V |
功耗 |
≤1W |
工作温度 |
电化学：-20℃-+50℃ 催化： -40℃~70℃ |
工作湿度 |
10%-95%RH（无凝露） |
采用方式 |
自然扩散（特殊需求可定制流通式） |
检测气体 |
见附表 |
检测范围 |
见附表 |
分辨率 |
见附表 |
技术原理 |
电化学/催化燃烧/半导体/红外/光离子/热导等 |
通信格式 |
UART波特率9600，数据位：8；停止位：1；校验位：无 |
模拟量输出 |
0-2V |
预热时间 |
30s（用户可调） |
寿命 |
电化学：2年 红外：5年 半导体：5年 催化燃烧：2年 |
外形尺寸 |
Ø41mm*70mm |
产品重量 |
35g |
注：特殊需求可联系本公司定制。
